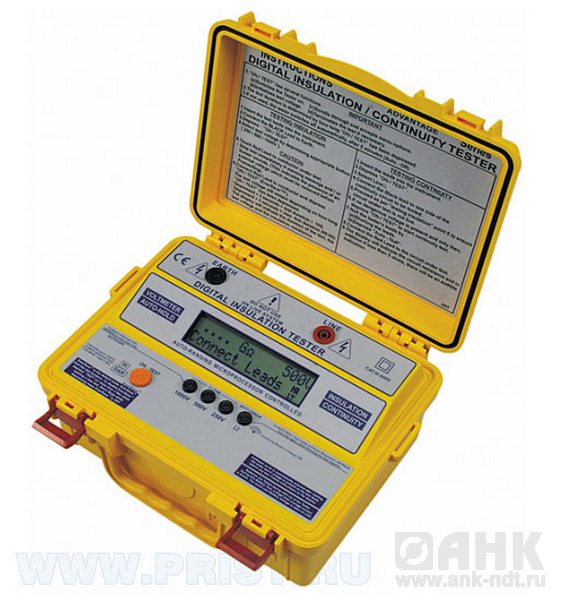

Описание измерителя сопротивления изоляции SEW 4102 MF
Состоит в госреестре СИ
Доставка во все регионы РФ
Краткие технические характеристики SEW 4102 MF:
- аналог 4101 IN, добавлены режимы тестирования устройств MOV защиты (варисторов) и газоразрядных устройств.
Подробные технические характеристики:
Технические характеристики цифрового измерителя сопротивления изоляции 4102 MF:
| Параметр | Значения |
| СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ | |
| Испытательное напряжение | 250 В; 500 В, 1000 В (постоянное) |
| Погрешность установки | ± 10 % |
| Пределы измерений | 2 кОм … 2 ГОм (250 В); 4 кОм … 4 ГОм (500 В); 8 кОм … 8 ГОм (1000 В) |
| Погрешность измерения | ± 3 % (> 1 МОм); ± 5 % (30 кОм … 1 МОм); ± 20 % (до 30 кОм) |
| Тестовый ток | ± 1,2 мА |
| РАСЧЕТ КОЭФФИЦИЕНТОВ PI, DAR | |
| Разрешение | 0,1 |
| Погрешность | ± 1 % |
| СОПРОТИВЛЕНИЕ ЦЕПИ | |
| Пределы измерений | 0,01 … 1999 Ом |
| Максимальное разрешение | 0,01 |
| Погрешность измерения | ± 1,0 % (0,01 … 100 Ом); ± 1,5 % (100 … 300 Ом); ± 2,0 % (300 Ом … 1999 Ом) |
| Напряжение ХХ (пост.) | Минимум 5 В (на «открытых» концах) |
| Тестовый ток | Минимум 220 мА |
| Компенсация начального сопротивления | До 5 Ом (автоустановка нуля показаний) |
| Прозвон цепи | при сопротивлении < 3 Ом включается прерывистый зуммер |
| НАПРЯЖЕНИЕ | |
| Пределы измерений | 700 В (переменное); 950 В (постоянное) |
| Погрешность измерения | ± 1,5 % |
| Разрешение | 1 В |
| ТЕСТ MOV ЗАЩИТЫ | |
| Испытательное напряжение | 5 … 1020 В (постоянное) |
| Погрешность | ± 3 % |
| Разрешение | ± 2 ед. сч. |
| ТЕСТ ГАЗОРАЗРЯДНИКОВ | |
| Испытательное напряжение | 5 … 1020 В (постоянное) |
| Погрешность | ± 3 % |
| Разрешение | ± 2 ед. сч. |
| ОБЩИЕ ДАННЫЕ | |
| Напряжение питания | 1,5 В/ 1,2 В х 8 (тип АА) |
| Автовыключение питания | 5 мин (возможно принудительное выключение) |
| Дисплей | 2-х строчный ЖК-индикатор (2 х 16 зн) |
| Длительность теста | 10 с (быстро); 60 с (DAR тест); 10 мин (PI, DAR) |
| Защита от перегрузки | 700 В ; класс III – 700В относительно земли |
| Условия эксплуатации | Температура: 0 °С …+40 °С; отн. влажность: не более 80% |
| Габаритные размеры | 250 х 190 х 110 мм |
| Масса | 1,4 кг |
