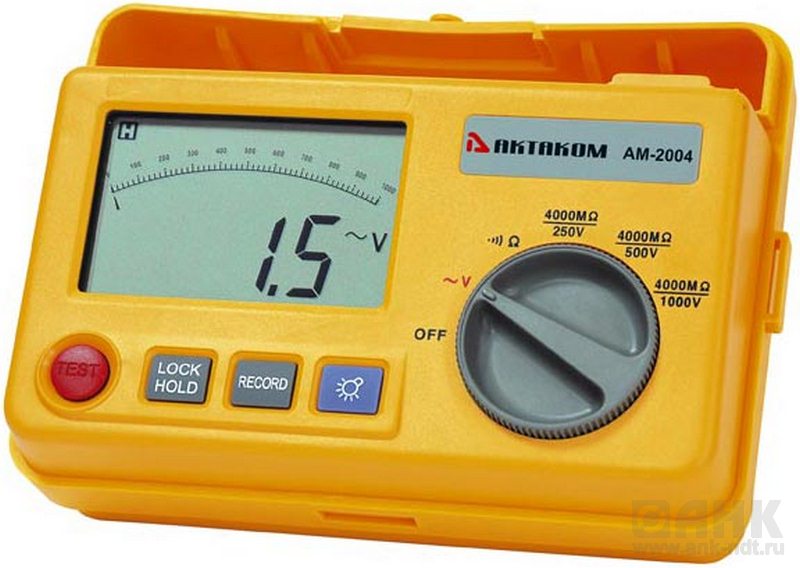

Описание АМ-2004 мегаомметра
Доставка во все регионы РФ
Краткие технические характеристики АМ-2004:
- Цифровой мегаомметр: измерение сопротивления изоляции 0,1 МОм...4 ГОм напряжением: 250, 500, 1000 В; точность 1...2%, дополнительные функции: режимы вольтметра 1...600 В (40...500 Гц), омметр 0,01...40 Ом; ЖКИ 3½; питание 12 В (8 бат.x1,5 В), габариты 190x140x77 мм, масса 0,9 кг.
Измеритель сопротивления изоляции предназначен для измерения сопротивления изоляции электрических цепей при различных рабочих напряжениях и измерения напряжения переменного тока при проведении наладочных и ремонтных работ, а также при лабораторных исследованиях в условиях умеренного климата. Мегаомметр имеет встроенный регистратор данных на 16000 значений.
Технические характеристики
Измерение сопротивления и прозвонка электрической цепи
Диапазон измерения 40 Ом
Разрешение 0,01 Ом
Подача звукового сигнала при <4 Ом
Абсолютная погрешность измерения сопротивления ±(0,01 Rизм + 30 е.м.р.)
Максимальное напряжение в открытой цепи 12,8 В
Ток в замкнутой цепи 200...280 мА
Защита от перегрузки 220 Вскз
Параметры при измерении напряжения переменного тока с частотой 40...500 Гц
Диапазон измерения 600 В
Разрешение 0,1 В
Погрешность ±(0,015 Uизм + 3 е.м.р.)
Входное сопротивление 4,5 МОм
Защита от перегрузки 750 Вскз
Измерение сопротивления изоляции (автовыбор диапазона)
| Диапазон | Разрешение | Погрешность | Напряжение на контактах |
| 4 МОм/40 МОм/400 МОм/4000 МОм/250 В | 1 кОм | 0,03 Rизм + 5 (при менее 2000 МОм) 0,05 Rизм + 5 (при более 2000 МОм) | 250 В +20% |
| 4 МОм/40 МОм/400 МОм/4000 МОм/500 В | 500 В +20% | ||
| 4 МОм/40 МОм/400 МОм/4000 МОм/1000 В | 1000 В +10% |
| Диапазон | Ток тестирования | Ток замкнутой цепи | |
| 4000 МОм/250 В | 1 мА | 250 кОм (вывод) | не более 1,5 мА |
| 4000 МОм/500 В | 500 кОм (вывод) | ||
| 4000 МОм/1000 В | 1 МОм (вывод) | ||
- 3 измерительных напряжения 250, 500, 1000 В
- измерение сопротивления изоляции до 4000 МОм
- измерение переменного напряжения до 600 В
- автономное питание
- жидкокристаллический дисплей, 3 ½ разряда
- система защиты от перегрузки
- встроенная память на 16000 значений
- передача данных в компьютер
- прозвонка цепи при менее 4 Ом
- быстродействие 2,5 отсчетов/с (цифровой индикатор), 10 отсчетов/с (аналоговая шкала)
- питание 12 В, 8 батарей типа АА по 1,5 В
- потребляемый ток 20...90 мА
- масса 900 г
- габаритные размеры 190×140×77 мм
