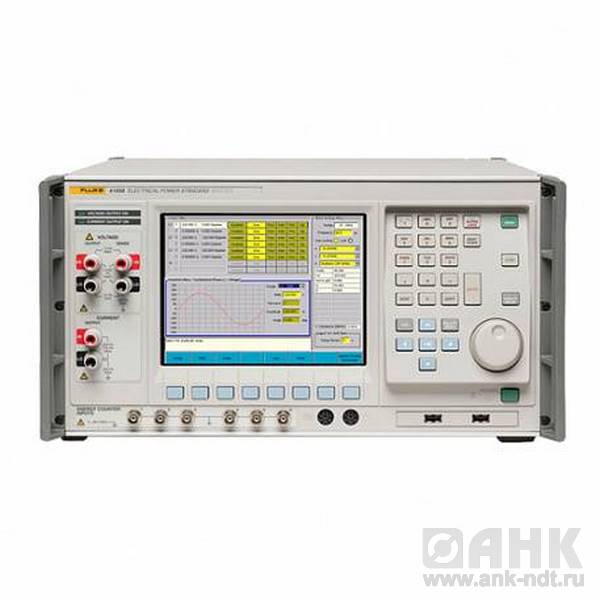

Описание эталона электропитания Fluke 6100B/E/50A
Fluke 6105A и Fluke 6100B заменяют калибратор электрической мощности Fluke 6100A. Эти новые модели имеют такую же точность и характеристики относительно оценки качества электрической мощности, как и предыдущие, что позволяет им с легкостью удовлетворять требованиям к современным эталонам для проверки качества электроэнергии. Кроме этого, они обеспечивают столь же высокую точность измерений, что и лучшие модели измерительных устройств для синусоидальных сигналов.
В линейку эталонов электрической мощности входят основные приборы моделей Fluke 6105A и Fluke 6100B, а также вспомогательные приборы Fluke 6101B и Fluke 6106A. Любой из приборов можно использовать для измерения качества и расхода энергии в однофазной электрической цепи. При добавлении от одного до трех вспомогательных приборов Fluke 6101B и Fluke 6106A систему можно расширить до четырехфазной. Для большей гибкости основные модели Fluke 6105A и Fluke 6100B также можно настроить как вспомогательные, подключив внешний кабель. Модели Fluke 6105A и Fluke 6106A являются высокоточными модификациями соответственно моделей Fluke 6100B и Fluke 6101B.
Лишь несколько систем могут обеспечивать в течение одного года точность энергии 0,007 % (66 миллионных долей), которую обеспечивает Fluke 6105A для синусоидальных сигналов. Сигналы с сильными нелинейными искажениями подаются с аналогичной точностью в соответствии с национальными и международными стандартами.
Выбор между Fluke 6105A и Fluke 6100B зависит от требуемого уровня точности. Обе модели отвечают требованиям к точности измерений качества электроэнергии в соответствии с рядом стандартов МЭК 61000-4. Fluke 6100B также можно использовать для типовых испытаний регистраторов качества электроэнергии от 0,1 % до 2 %.
Fluke 6105A следует использовать в случаях, когда требуется максимальная точность, в частности для калибровки измерителей вторичных эталонов, счетчиков потребления электроэнергии и для типовых испытаний. Fluke 6105A обеспечивает точность, требуемую для проверки работы вторичных эталонов, например, производимых компаниями Radian Research, Zera и MTE.
Fluke 6105A и Fluke 6100B применяются для широкого диапазона контрольно-измерительных приборов для оценки электроэнергии, включая:
- вольтметры переменного тока;
 - амперметры переменного тока;
 - трансформаторы тока;
 - измерители фликкера;
 - измерители угла сдвига фаз;
 - измерители коэффициента мощности;
 - анализаторы мощности;
 - регистратор электроэнергии;
 - тестеры релейных преобразователей электроэнергии;
 - вольтамперметры;
 - измерители реактивной мощности;
 - трансформаторы напряжения;
 - ваттметры (для 3- или 4-проводных цепей);
 - счётчики электроэнергии и другие.

Технические характеристики эталона электропитания Fluke 6100B/E/50A
|   Напряжение переменного тока (воспроизведение)   |  |||
|   Диапазон, В   |    Частота, Гц   |    Напряжение, В   |    Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С   |
|   1,0 - 16   |    16 - 450   |    1,0 - 6,4   |    ± (U·122 × 10-6 + 1 мВ)   |
|   6,4 - 16   |    ± (U·122 × 10-6 + 1 мВ)   |  ||
|   450 - 850   |    1,0 - 6,4   |    ± (U·122 × 10-6 + 1 мВ)   |  |
|   6,4 - 16   |    ± (U·122 × 10-6 + 1 мВ)   |  ||
|   2,3 - 33   |    16 - 450   |    2,3 - 13,2   |    ± (U·122 × 10-6 + 2 мВ)   |
|   13,2 - 33   |    ± (U·112 × 10-6 + 1,5 мВ)   |  ||
|   450 - 850   |    2,3 - 13,2   |    ± (U·164 × 10-6 + 2 мВ)   |  |
|   13,2 - 33   |    ± (U·150 × 10-6 + 1,5 мВ)   |  ||
|   5,6 - 78   |    16 - 450   |    5,6 - 31   |    ± (U·122 × 10-6 + 2 мВ)   |
|   31 - 78   |    ± (U·112 × 10-6 + 2 мВ)   |  ||
|   450 - 850   |    5,6 - 31   |    ± (U·164 × 10-6 + 2 мВ)   |  |
|   31 - 78   |    ± (U·150 × 10-6 + 2 мВ)   |  ||
|   11 - 168   |    16 - 450   |    11 - 67   |    ± (U·122 × 10-6 + 4,4 мВ)   |
|   67 - 168   |    ± (U·112 × 10-6 + 4,4 мВ)   |  ||
|   450 - 850   |    11 - 67   |    ± (U·164 × 10-6 + 4,4 мВ)   |  |
|   67 - 168   |    ± (U·150 × 10-6 + 4,4 мВ)   |  ||
|   23 - 336   |    16 - 450   |    23 - 134   |    ± (U·122 × 10-6 + 8,8 мВ)   |
|   134 - 336   |    ± (U·112 × 10-6 + 8,8 мВ)   |  ||
|   450 - 850   |    23 - 134   |    ± (U·164 × 10-6 + 8,8 мВ)   |  |
|   134 - 336   |    ± (U·150 × 10-6 + 8,8 мВ)   |  ||
|   70 - 1008   |    16 - 450   |    70 - 330   |    ± (U·164 × 10-6 + 26 мВ)   |
|   330 - 1008   |    ± (U·158 × 10-6 + 26 мВ)   |  ||
|   450 - 850   |    70 - 330   |    ± (U·190 × 10-6 + 26 мВ)   |  |
|   330 - 1008   |    ± (U·175 × 10-6 + 26 мВ)   |  ||
|   Примечание: U - значение воспроизводимого напряжения   |  |||
|   Напряжение постоянного тока и амплитуды гармонических составляющих   |  |||
|   Диапазон, В   |    Выходной сигнал, В   |    Частота, Гц   |    Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С   |
|   1,0 - 16   |    0 - 8   |    Постоянное   |    ± (U·122 × 10-6 + 5 мВ)   |
|   0 - 4,8   |    16 - 450   |    ± (U·122 × 10-6 + 1 мВ)   |  |
|   450 - 850   |    ± (U·164 × 10-6 + 1 мВ)   |  ||
|   850 - 6 кГц   |    ± (U·512 × 10-6 + 1 мВ)   |  ||
|   2,3 - 33   |    0 - 16,5   |    Постоянное   |    ± (U·122 × 10-6 + 1 мВ)   |
|   0 - 9,9   |    16 - 450   |    ± (U·122 × 10-6 + 2 мВ)   |  |
|   450 - 850   |    ± (U·164 × 10-6 + 2 мВ)   |  ||
|   850 - 6 кГц   |    ± (U·512 × 10-6 + 2 мВ)   |  ||
|   5,6 - 78   |    0 - 39   |    Постоянное   |    ± (U·122 × 10-6 + 24 мВ)   |
|   0 - 23   |    16 - 450   |    ± (U·122 × 10-6 + 2 мВ)   |  |
|   450 - 850   |    ± (U·164 × 10-6 + 2 мВ)   |  ||
|   850 - 6 кГц   |    ± (U·512 × 10-6 + 2 мВ)   |  ||
|   11 - 168   |    0 - 84   |    Постоянное   |    ± (U·122 × 10-6 + 50 мВ)   |
|   0 - 50   |    16 - 450   |    ± (U·122 × 10-6 + 4,4 мВ)   |  |
|   450 - 850   |    ± (U·164 × 10-6 + 4,4 мВ)   |  ||
|   850 - 6 кГц   |    ± (U·512 × 10-6 + 4,4 мВ)   |  ||
|   23 - 336   |    0 - 168   |    Постоянное   |    ± (U·122 × 10-6 + 100 мВ)   |
|   0 - 100   |    16 - 450   |    ± (U·122 × 10-6 + 12 мВ)   |  |
|   450 - 850   |    ± (U·164 × 10-6 + 12 мВ)   |  ||
|   850 - 6 кГц   |    ± (U·512 × 10-6 + 12 мВ)   |  ||
|   70 - 1008   |    0 - 504   |    Постоянное   |    ± (U·166 × 10-6 + 300 мВ)   |
|   0 - 302   |    16 - 450   |    ± (U·166 × 10-6 + 33 мВ)   |  |
|   450 - 850   |    ± (U·190 × 10-6 + 33 мВ)   |  ||
|   850 - 6 кГц   |    ± (U·524 × 10-6 + 33 мВ)   |  ||
|   Примечание: U - значение воспроизводимого напряжения   |  |||
|   Переменный ток (воспроизведение)   |  |||
|   Диапазон, А   |    Частота, Гц   |    Ток, А   |    Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С   |
|   0,01 - 0,25   |    16 - 450   |    0,01 – 0,1   |    ± (I·139 × 10-6 + 6 мкА)   |
|   0,1 – 0,25   |    ± (I·130 × 10-6 + 6 мкА)   |  ||
|   450 - 850   |    0,01 – 0,1   |    ± (I·182 × 10-6 + 6 мкА)   |  |
|   0,1 – 0,25   |    ± (I·170 × 10-6 + 6 мкА)   |  ||
|   0,05 - 0,5   |    16 - 450   |    0,05 – 0,2   |    ± (I·139 × 10-6 + 12 мкА)   |
|   0,2 – 0,5   |    ± (I·130 × 10-6 + 12 мкА)   |  ||
|   450 - 850   |    0,05 – 0,2   |    ± (I·182 × 10-6 + 12 мкА)   |  |
|   0,2 – 0,5   |    ± (I·170 × 10-6 + 12 мкА)   |  ||
|   0,1 - 1   |    16 - 450   |    0,1 – 0,4   |    ± (I·139 × 10-6 + 24 мкА)   |
|   0,4 - 1   |    ± (I·130 × 10-6 + 24 мкА)   |  ||
|   450 - 850   |    0,1 – 0,4   |    ± (I·182 × 10-6 + 24 мкА)   |  |
|   0,4 - 1   |    ± (I·170 × 10-6 + 24 мкА)   |  ||
|   0,2 - 2   |    16 - 450   |    0,2 – 0,8   |    ± (I·139 × 10-6 + 48 мкА)   |
|   0,8 - 2   |    ± (I·139 × 10-6 + 48 мкА)   |  ||
|   450 - 850   |    0,2 – 0,8   |    ± (I·182 × 10-6 + 48 мкА)   |  |
|   0,8 - 2   |    ± (I·170 × 10-6 + 48 мкА)   |  ||
|   0,5 - 5   |    16 - 450   |    0,5 - 2   |    ± (I·139 × 10-6 + 120 мкА)   |
|   2 - 5   |    ± (I·130 × 10-6 + 120 мкА)   |  ||
|   450 - 850   |    0,5 - 2   |    ± (I·182 × 10-6 + 120 мкА)   |  |
|   2 - 5   |    ± (I·170 × 10-6 + 120 мкА)   |  ||
|   1 - 10   |    16 - 450   |    1 - 4   |    ± (I·191 × 10-6 + 240 мкА)   |
|   4 - 10   |    ± (I·164 × 10-6 + 240 мкА)   |  ||
|   450 - 850   |    1 - 4   |    ± (I·267 × 10-6 + 240 мкА)   |  |
|   4 - 10   |    ± (I·250 × 10-6 + 240 мкА)   |  ||
|   2 - 21   |    16 - 450   |    2 - 8   |    ± (I·213 × 10-6 + 720 мкА)   |
|   8 - 21   |    ± (I·189 × 10-6 + 720 мкА)   |  ||
|   450 - 850   |    2 - 8   |    ± (I·267 × 10-6 + 720 мкА)   |  |
|   8 - 21   |    ± (I·250 × 10-6 + 720 мкА)   |  ||
|   8 - 80   |    40 - 450   |    8 - 32   |    ± (I·265 × 10-6 + 2800 мкА)   |
|   32 - 80   |    ± (I·250 × 10-6 + 2800 мкА)   |  ||
|   450 - 850   |    8 - 32   |    ± (I·300 × 10-6 + 2800 мкА)   |  |
|   32 - 80   |    ± (I·280 × 10-6 + 2800 мкА)   |  ||
|   Примечание: I – значение воспроизводимой силы тока   |  |||
|   Постоянный ток и амплитуды гармонических составляющих   |  |||
|   Диапазон, А   |    Выходной сигнал, А   |    Частота, Гц   |    Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С   |
|   0,01 - 0,25   |    0 - 0,125   |    Постоянное   |    ± (I·139 × 10-6 + 75 мкА)   |
|   0 - 0,075   |    16 - 450   |    ± (I·139 × 10-6 + 6 мкА)   |  |
|   450 - 850   |    ± (I·182 × 10-6 + 6 мкА)   |  ||
|   850 - 6 кГц   |    505 + 6± (I·505 × 10-6 + 6 мкА)   |  ||
|   0,05 A - 0,5   |    0 - 0,25   |    Постоянное   |    ± (I·139 × 10-6 + 150 мкА)   |
|   0 - 0,15   |    16 - 450   |    ± (I·139 × 10-6 + 12 мкА)   |  |
|   450 - 850   |    ± (I·182 × 10-6 + 12 мкА)   |  ||
|   850 - 6 кГц   |    ± (I·505 × 10-6 + 12 мкА)   |  ||
|   0,1 A - 1   |    0 - 0,5   |    Постоянное   |    ± (I·139 × 10-6 + 300 мкА)   |
|   0 - 0,3   |    16 - 450   |    ± (I·139 × 10-6 + 24 мкА)   |  |
|   450 - 850   |    ± (I·182 × 10-6 + 24 мкА)   |  ||
|   850 - 6 кГц   |    ± (I·505 × 10-6 + 24 мкА)   |  ||
|   0,2 A - 2   |    0 - 1   |    Постоянное   |    ± (I·139 × 10-6 + 600 мкА)   |
|   0 - 0,6   |    16 - 450   |    ± (I·139 × 10-6 + 48 мкА)   |  |
|   450 - 850   |    ± (I·182 × 10-6 + 48 мкА)   |  ||
|   850 - 6 кГц   |    ± (I·505 × 10-6 + 48 мкА)   |  ||
|   0,5 A - 5   |    0 - 2,5   |    Постоянное   |    ± (I·139 × 10-6 + 1500 мкА)   |
|   0 - 1,5   |    16 - 450   |    ± (I·139 × 10-6 + 120 мкА)   |  |
|   450 - 850   |    ± (I·182 × 10-6 + 120 мкА)   |  ||
|   850 - 6 кГц   |    ± (I·505 × 10-6 + 120 мкА)   |  ||
|   1 A - 10   |    0 - 5   |    Постоянное   |    ± (I·191 × 10-6 + 3000 мкА)   |
|   0 - 3   |    16 - 450   |    ± (I·191 × 10-6 + 240 мкА)   |  |
|   450 - 850   |    ± (I·267 × 10-6 + 240 мкА)   |  ||
|   850 - 6 кГц   |    ± (I·519 × 10-6 + 240 мкА)   |  ||
|   2 A - 21   |    0 - 10   |    Постоянное   |    ± (I·213 × 10-6 + 6000 мкА)   |
|   0 - 6   |    16 - 450   |    ± (I·213 × 10-6 + 720 мкА)   |  |
|   450 - 850   |    ± (I·267 × 10-6 + 720 мкА)   |  ||
|   850 - 6 кГц   |    ± (I·665 × 10-6 + 720 мкА)   |  ||
|   8 A - 80   |    |    |    |
|   0 - 24   |    40 - 450   |    ± (I·265 × 10-6 + 2800 мкА)   |  |
|   450 - 850   |    ± (I·300 × 10-6 + 2800 мкА)   |  ||
|   850 - 3 кГц   |    ± (I·690 × 10-6 + 2800 мкА)   |  ||
|   Примечание: I – значение воспроизводимой силы тока   |  |||
|   Переменное напряжение на токовых клеммах (воспроизведение)   |  |||
|   Диапазон, А   |    Частота, Гц   |    Выходной сигнал, В   |    Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С   |
|   0,05 - 0,25   |    16 - 450   |    0,05 - 0,1   |    ± (U·200 × 10-6 + 30 мкВ)   |
|   0,1 - 0,25   |    ± (U·200 × 10-6 + 30 мкВ)   |  ||
|   450 - 850   |    0,05 - 0,25   |    ± (U·231 × 10-6 + 30 мкВ)   |  |
|   0,15 - 1,5   |    16 - 450   |    0,15 - 0,6   |    ± (U·200 × 10-6 + 50 мкВ)   |
|   0,6 - 1,5   |    ± (U·200 × 10-6 + 40 мкВ)   |  ||
|   450 - 850   |    0,15 - 1,5   |    ± (U·231 × 10-6 + 50 мкВ)   |  |
|   1 - 10   |    16 - 450   |    1 - 4   |    ± (U·200 × 10-6 + 300 мкВ)   |
|   4 - 10   |    ± (U·200 × 10-6 + 240 мкВ)   |  ||
|   450 - 850   |    1 - 10   |    ± (U·231 × 10-6 + 300 мкВ)   |  |
|   Примечание: U - значение воспроизводимого напряжения   |  |||
|   Фазовый сдвиг между током и напряжением   |  |||
|   Для всех диапазонов напряжения (от 16 В до 1008 В)   |    Компоненты напряжения и тока > 40 % от диапазона   |    Компоненты напряжения или тока от 0,5 % до 40 % от диапазона   |  |
|   Диапазон тока, А   |    Частота, Гц   |    Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С   |  |
|   0,25 - 5   |    16 - 69   |    0,003 °   |    0,010 °   |
|   69 - 180   |    0,005 °   |    0,017 °   |  |
|   180 - 450   |    0,015 °   |    0,050 °   |  |
|   450 - 850   |    0,030 °   |    0,070 °   |  |
|   850 - 3 кГц   |    0,150 °   |    0,200 °   |  |
|   3 кГц - 6 кГц   |    0,300 °   |    0,450 °   |  |
|   5 - 21   |    16 - 69   |    0,004 °   |    0,013 °   |
|   69 - 180   |    0,007 °   |    0,023 °   |  |
|   180 - 450   |    0,020 °   |    0,065 °   |  |
|   450 - 850   |    0,040 °   |    0,080 °   |  |
|   850 - 3 кГц   |    0,200 °   |    0,250 °   |  |
|   3 кГц - 6 кГц   |    0,400 °   |    0,600 °   |  |
|   20 - 80   |    16 - 69   |    0,004 °   |    0,016 °   |
|   69 - 180   |    0,008 °   |    0,028 °   |  |
|   180 - 450   |    0,025 °   |    0,080 °   |  |
|   450 - 850   |    0,050 °   |    0,100 °   |  |
|   850 - 3 кГц   |    0,250 °   |    0,300 °   |  |
|   Характеристики мерцания напряжения и тока для модуляции синусоидальной и прямоугольной формы   |  |||
|   Параметр   |    Значение   |  ||
|   Диапазон установок   |    ± 30 % от установленных значений величин   |  ||
|   Разрешение установки глубины модуляции   |    0,001 %   |  ||
|   Форма огибающей модуляции   |    Прямоугольная, квадратная или синусоидальная   |  ||
|   Коэффициент заполнения (Duty cycle) (форма - прямоугольная)   |    0,01 % до 99,99 %; точность = ± 31 мкс   |  ||
|   Единицы модуляции   |    Частота или измене ния в минуту   |    0,5 Гц до 40 Гц   |  |
|   1,0 CPM до 4800 CPM   |  |||
|   Установка напряжения   |    Точность индикации Pst   |  ||
|   от 220 В до 240 В   |    ± 0,25 %   |  ||
|   от 115 В до 125 В   |    ± 0,25 %   |  ||
|   Характеристики падений напряжения/повышений напряжения   |  |||
|   Пусковая схема задействована (in requirement)   |    Срез импульса транзисторно-транзисторной логической схемы (TTL) остается на низком уровне в течение 10 мкс   |  ||
|   Либо: Задержка пусковой схемы  Либо: Синхронизация фазового угла по отношению к пересечению нулевого уровня частотой основной гармоники канала  |    от 0 до 60 секунд ± 31 мкс  ± 180 °, ± 31 мкс  |  ||
|   Минимальная длительность падения напряжения/повышения напряжения   |    1 мс   |  ||
|   Максимальная длительность падения напряжения/повышения напряжения   |    1 минута   |  ||
|   Минимальная амплитуда падения напряжения   |    0 % от номинального выходного напряжения   |  ||
|   Максимальная амплитуда повышения напряжения   |    Минимальное значение во всем диапазоне и 140 % от номинального выходного сигнала   |  ||
|   Период линейного нарастания/линейного снижения   |    Устанавливаемый от 100 мкс до 30 секунд   |  ||
|   Дополнительное повторение с задержкой   |    от 0 до 60 секунд ± 31 мкс   |  ||
|   Выход пусковой схемы из задержки   |    от 0 до 60 секунд ± 31 мкс от начала события падения напряжения/повышения напряжения   |  ||
|   Отключение пусковой схемы (Trigger out)   |    Срез импульса транзисторно-транзисторной логической схемы совпадает с концом выхода пускового устройства из задержки, остается на низком уровне в течение периода времени от 10 мкс до 31 мкс   |  ||
|   Общие характеристики   |  |||
|   Диапазон рабочих температур, °C   |    5 - 35   |  ||
|   Температура хранения, °C   |    0 - 50   |  ||
|   Время прогрева, час.   |    1   |  ||
|   Максимальная относительная влажность при работе   |    80 %   |  ||
|   Максимальная относительная влажность при хранении   |    95 %   |  ||
|   Напряжение, В   |  <|||
