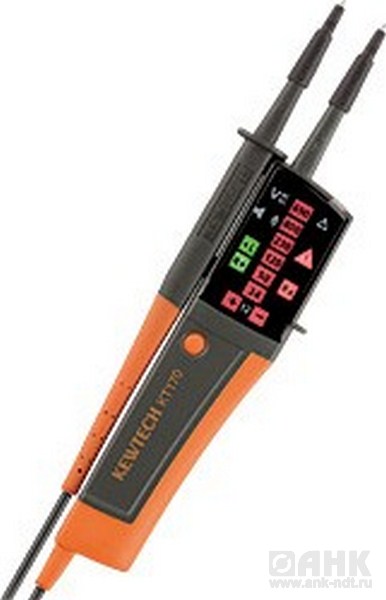

Описание KEW KT171 — измерителя напряжения
Напряжение переменного тока и напряжение постоянного тока тестируется вплоть до 690В по светодиодам.
Особенности измерителя напряжения KEW KT171
- Соответствует требованиям последних стандартов IEC 61243 и IEC 61010
- Новейшая конструкция
- Большие и яркие светодиоды - величины видны в темноте
- Эргономичный дизайн аппарата, который хорошо лежит в руке
- Две функции - измерение без батареи и самотестирование (включаются все светодиоды)
- Провода для подключения к прибору выдерживают неблагоприятные условия окружающей среды при низкой температуре
- Встроенная подсветка (белый светодиод)
- Автоматическое включение/выключение питания
- Звуковая индикация
- Различные тестовые наконечники, Ø 2 мм или Ø 4 мм
- Защитная крышка наконечника сохраняет присоединение колпачков
- IP65 (IEC 60529)
Технические характеристики измерителя напряжения KEW KT171
| Параметр | Значение |
| Проверка напряжения | |
| Диапазон значений напряжения | 12...690 В AC (переменный ток) /DC (постоянный ток) |
| Светодиод (СИД) | |
| Номинальное напряжение | 12/24/50/120/230/400/690 В AC (переменный ток) (16...400 Гц), DC (постоянный ток) (±) |
| Допуск (Пороговое напряжение) | Загорается при более чем: 7±3 В (светодиод на 12 В) 18±3 В (светодиод на 24 В) 37,5±4 В (светодиод на 50 В) 75%±5% от номинального напряжения (светодиод на 120/230/400/690 В) |
| Время отклика | < 0,6 с при 100% от каждого номинального напряжения |
| Светодиод | |
| Диапазон / Разрешение (Автодиапазон) | 300 В AC/DC (6,0~299,9)/0,1 В 690 В AC (270~759)/1 В 690 В DC (270~710)/1 В |
| Точность измерения (23±5°C) | ±1,5 В (7~100 В) ±1%±5 цифр (100~690 В) AC (перемен. ток) (16~400 Гц), DC (пост. ток) (±) |
| Сверхграничная индикация | "OL" |
| Время отклика | Примерно 1 с при 90% – 110% от каждого напряжения |
| Пиковый ток | < 3,5 мA (при 690 В) |
| Режим измерения | 30 секунд ON (продолжительность работы) 240 секунд OFF (время восстановления) |
| Однополюсное тестирование фазы | |
| Диапазон значений напряжения | 100~690 В AC (переменный ток) (50/60 Гц) |
| Тест на чередование фаз | |
| Система | Трехфазная 4-проводная система 200~690 В междуфазное напряжение AC (переменный ток) (50/60 Гц) |
| Диапазон фазы | 120±5 градусов |
| Тестирование цепей на обрыв | |
| Диапазон обнаружения | 0~400 кΩ+50% |
| Испытательный ток | Примерно 1,5 мкA (батарея 3 В, 0Ω) |
| Общие условия | |
| Диапазоны рабочих температур и влажности | -15~55ºC, относительная влажность макс. 85% (без конденсации влаги) |
| Диапазоны температур и влажности при хранении | -20~55ºC, относительная влажность макс. 85% (без конденсации влаги) |
| Применимые стандарты | IEC 61243-3, IEC 61010-1, IEC 61010-031, IEC 61557-7 CAT.III 690V / CAT.IV 600V Степень загрязнения 2 |
| Класс IP | IP65 (IEC 60529) |
| Источник питания | LR03 (AAA) 1.5V×2 |
| Размеры | 246(длина)×64(ширина)×26(глубина) мм |
| Масса | 190 г (вместе с батарейками) |
