Оптико-эмиссионный спектрометр СПАС-02 в Кургане

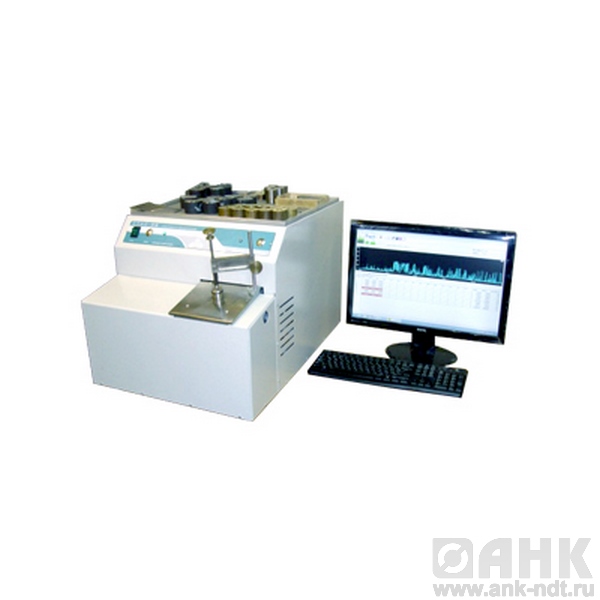

Описание оптико-эмиссионного спектрометра СПАС-02

Эмиссионный спектрометр для высокоточного определения полного элементного состава металлов и сплавов, включая P, S, C.

Уже с февраля 2015 года СПАС-02 оснащается новым полихроматором и источником возбуждения спектра.

В данном спектрометре учтен семилетний опыт производства и использования одного из самых популярных и востребованных спектрометров СПАС-02. Обновленная модификация, как минимум, сохранила все основные метрологические характеристики базового варианта СПАС-02 2007 года. При этом, техническое исполнение основных составляющих было существенно переработано с целью повышения:

• надежности
• потребительских свойств и эргономики
• возможности расширения основных заявленных метрологических характеристик.

В обновленном эмиссионном спектрометре «СПАС-02» реализован следующий ряд технических решений, выгодно отличающий его от известных отечественных аналогов:

Оптическая система

Нашими специалистами разработана оптимальная система установки оптических элементов с высокой точностью и надежной фиксацией. Кроме того, были улучшены и сами характеристики эти элементов. Например,  возможность использования щели из тончайшей нержавеющей стали (толщиной 0,013 мм) с минимальной шириной от 5 микрон позволяет получить разрешающую способность спектрометра близкую к теоретически возможной.

Температурная стабильность системы подтвердила свою эффективность и получила дальнейшее развитие в подборе материалов с взаимно компенсирующими коэффициентами линейного расширения.

Система вакуумирования

Для быстрого и надежного вакуумирования оптического блока используется высокопроизводительный пластинчато-роторный насос. Защита оптического блока от возможности попадания масляного тумана осуществляется с помощью двухступенчатых ловушек собственной разработки и специальной системы отсечки.

Источник возбуждения спектра

Новая модификация генератора имеет несколько режимов работы, включая и квазидуговой режим, что расширяет возможности спектрометра до стационарных западных аналогов.

В результате сравнительных испытаний искровых генераторов различных модификаций (например, с предварительным разрядником и без него) выбрана наиболее надежная схема генератора с расширенным диапазоном настроек и использованием предварительного разрядника. Результатом явилась возможность решения многих сложных задач анализа, таких как анализ чистой меди М00К.

Программное обеспечение

Постоянный диалог с более чем 100 пользователей СПАС-02 в течение восьми лет позволяет формировать наиболее удобное ПО, что выражается в его совершенствовании, добавлении различных вспомогательных функций. Например, в первых модификациях спектрометра  отсутствовала функция определения марки сплава (т.н. «марочник»), которая  давно уже является привычной опцией  СПАС-02.

Аргоновая система

Для обдува разрядного столика применена двунаправленная схема движения аргона, которая оптимизируется новым блоком управления. Как и прежде используется фильтр финишной очистки аргона, обеспечивающий нормальную работу прибора даже при низком качестве используемого газа.

Технические характеристики:

Оптическая схема:

• схема Пашена-Рунге;
• диаметр круга Роуланда: 330 мм;
• обратная дисперсия: 1.44 нм/мм;
• спектральное разрешение в диапазоне не более 0,04 нм;
• дифракционная решетка: 2100 штр./мм;
• система из 7 фотодиодных ПЗС;
• спектральный диапазон: 174-457 нм (невакуумный вариант: 190-457 нм);
• автоматическое профилирование и учет дрейфа;
• минимальное время цикла накопления спектра - не менее 0,001 с;

Вакуумная система:

• вакуумный насос;
• компьютерное управление;
• компьютерный контроль вакуума.

Система возбуждения спектра:

• низковольтная униполярная искра в атмосфере аргона;
• напряжение в режимах: 300; 400; 500 В;
• емкость в режимах: 2; 4; 6 мкФ;
• время установления рабочего режима не более 20 мин.;
• компьютерный контроль частоты разрядов, напряжения и энергии импульсов;
• автоматическая смена параметров разряда при переходе от обыскривания к анализу;
• открытая конструкция столика;
• вольфрамовый электрод;

Система управления и обработки:

• встроенный компьютер;
• операционная система Windows 7;
• выход на монитор и принтер;
• перенос результатов измерений с помощью USB-drive.

Программное обеспечение:

• графическое представление спектра;
• база данных спектральных линий для качественного анализа;
• автоматическое профилирование и учет дрейфа;
• контроль процесса обыскривания;
• индивидуальный учет спектрального фона для каждой линии;
• использование нескольких спектральных линий и линий сравнения для каждого элемента;
• автоматический выбор лучшей линии сравнения;
• уникальный алгоритм обработки результатов, основанный на использовании методов корреляционного анализа, для уменьшения случайных и систематических ошибок;
• автоматический учет межэлементных аддитивных и мультипликативных влияний;
• учет разбавления основы;
• двухточечная рекалибровка.
• Встроенный марочник

Габаритные размеры, вес спектрометра:

Условия эксплуатации спектрометраСпектрометр должен эксплуатироваться в помещении, удовлетворяющем требованиям, предъявляемым к лабораторным помещениям:
